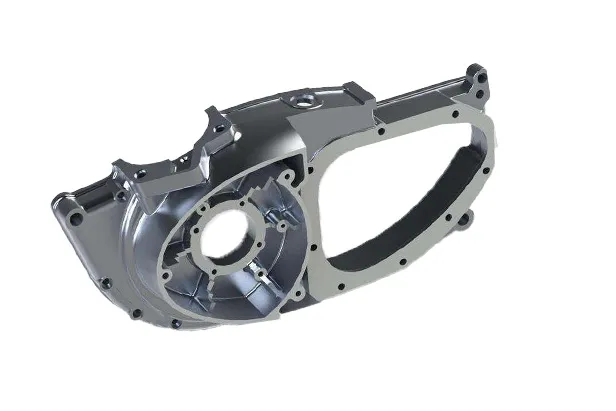

Kajian Kes: Perumahan Robotik Aluminium 5-Axis (±0.01 mm)

Pelanggan memerlukan perumah yang dipadankan dengan galas, penderia dan antara muka bersama. Reka bentuk termasuk dinding nipis, poket dalam dan muka pelekap berbilang sudut. Risiko utama ialah ubah bentuk semasa pemesinan, tindanan toleransi daripada berbilang persediaan dan kualiti permukaan pada muka yang boleh dilihat. Risiko Pengilangan Utama Ubah bentuk dinding nipis selepas kekasaran Timbunan toleransi jika muka kritikal dimesin dalam tetapan berasingan  Had capaian alatan dalam poket dalam  Tanda alat yang boleh dilihat menjejaskan estetika dan pemasangan  Pengaruh ketebalan kemasan jika anodisasi diperlukan

1) Semakan DFM sebelum memotong logam Kami mengesahkan dan menyelaraskan dengan pelanggan pada: Ciri kritikal untuk pemasangan (datum, kedudukan lubang, tempat duduk galas) Di mana kelonggaran toleransi diterima untuk mengurangkan risiko dan kos  Pengesyoran pecah tepi dan jejari untuk meningkatkan konsistensi kemasan  Keperluan pemeriksaan: Pengesahan CMM pada antara muka utama 2) Strategi toleransi satu paksi untuk antara muka utama 5) menyusun, kebanyakan antara muka kritikal dimesin dalam satu persediaan menggunakan kedudukan 5 paksi. Ini mengekalkan integriti datum dan meningkatkan ketepatan ciri-ke-ciri. 3) Reka bentuk lekapan untuk mengawal ubah bentuk  Rahang lembut tersuai untuk mengagihkan beban pengapit  Sokongan tambahan berhampiran kawasan dinding nipis untuk mengurangkan getaran  Pendekatan Datum-utama: wujudkan datum awal dan lindunginya 4) Laluan alat dan kawalan penamat  Pengasaran mudah suai dengan penglibatan terkawal untuk meminimumkan haba Pemesinan rehat  untuk pengalihan muka stok yang konsisten Langkah-langkah yang dioptimumkan untuk permukaan yang bersih pada muka yang boleh dilihat 5) Pemeriksaan & pengesahan (CMM) Selepas pemesinan, kami mengesahkan dimensi kritikal dan ciri GD&T menggunakan CMM. Pelanggan menerima laporan pemeriksaan yang memfokuskan pada kesesuaian dan hubungan kedudukan.

Mencapai ±0.01 mm pada antara muka kritikal (disahkan oleh CMM) Mengurangkan risiko berkaitan persediaan menggunakan pendekatan 5 paksi satu-sediaan Prototaip dihantar tepat pada masanya dengan kemasan sesuai untuk penanodisasian Pengesahan pemasangan: tiada kerja semula diperlukan semasa pemeriksaan kesesuaian pelanggan

Nyatakan padanan kritikal dengan jelas; elakkan terlalu bertolak ansur dengan ciri bukan kritikal.  Pastikan ketebalan dinding konsisten jika boleh; tambah jejari sudut realistik. Jika anodisasi diperlukan, sahkan sama ada dimensi adalah pra-atau pasca-anodisasi. Pertimbangkan pemesinan paksi 5 lebih awal untuk mengurangkan persediaan dan meningkatkan ketepatan kedudukan.
